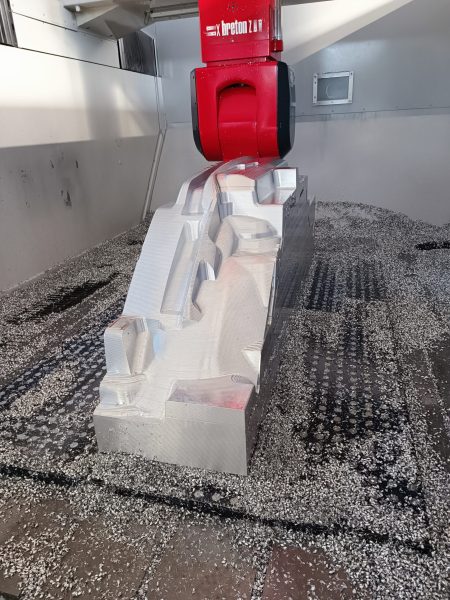

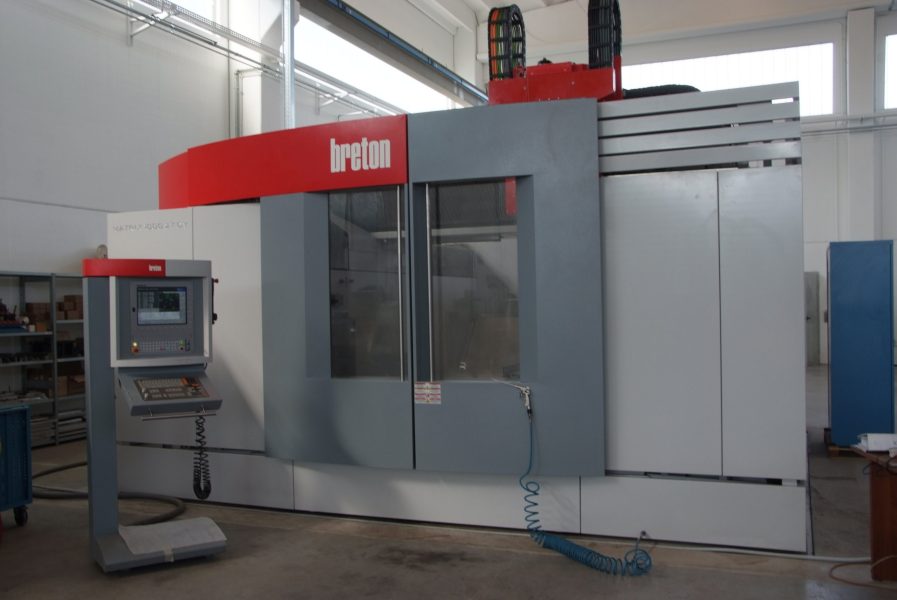

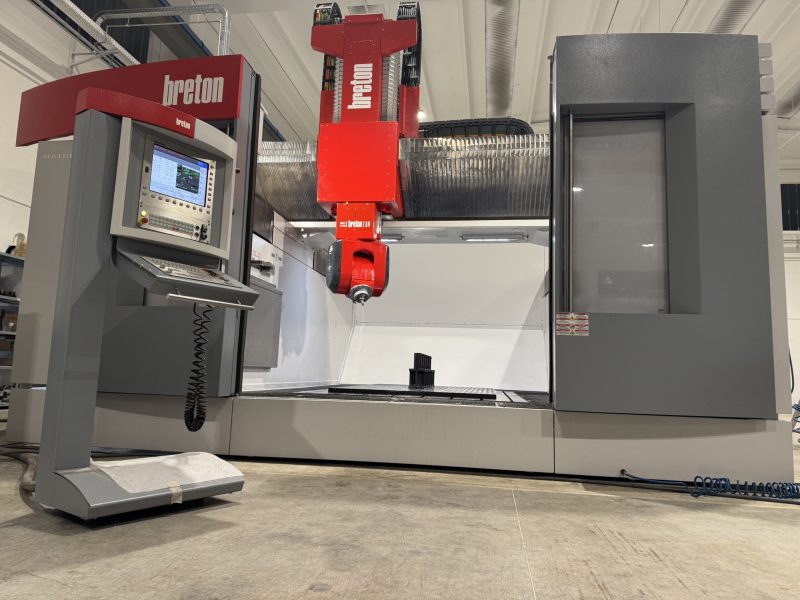

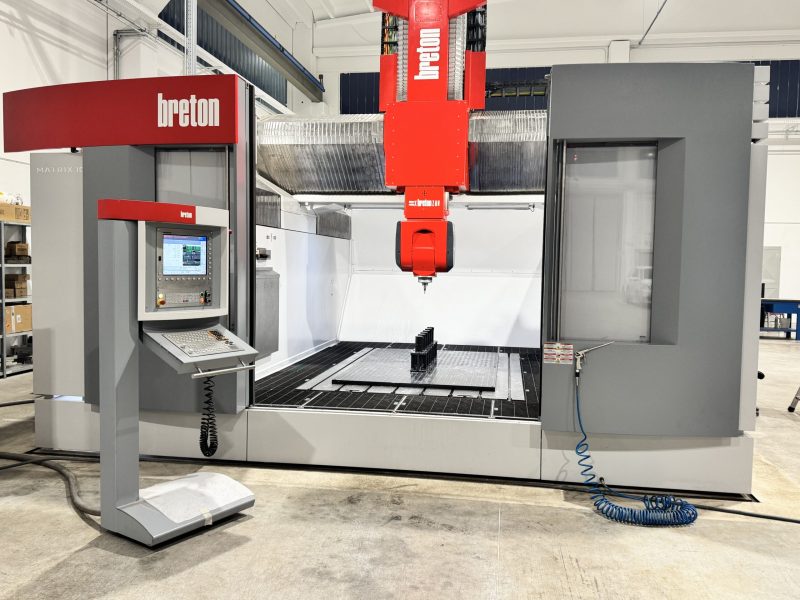

Per evitare deformazioni termiche alle strutture e raggiungere elevate precisioni, la macchina è dotata di un sistema di stabilizzazione termica delle chiocciole rotanti e delle motorizzazioni degli assi che mantiene allineata la temperatura dei suddetti organi di trasmissione alla temperatura della struttura della macchina stessa. Il sistema raggiunge il massimo dell’efficacia e della precisione se il sito in cui opera la macchina è mantenuto ad una tem-peratura costante, compresa tra i 17°C ed i 25°C, con una variazione mi-nima nell’intervallo di due gradi.
| Lunghezza del Piano di Lavoro | mm | 3000 |
| Larghezza del Piano di Lavoro | mm | 2000 |
| ASSI LINEARI | ||
| Corsa Asse “X” | mm | 2200 |
| Corsa Asse “Y” | mm | 2500 |
| Corsa Asse “Z” | mm | 1000 |
| Corsa Asse “A” | ° | -105/120 |
Le macchine monoBLOCK con sistema modulare completo offrono la soluzione giusta per ogni applicazione.

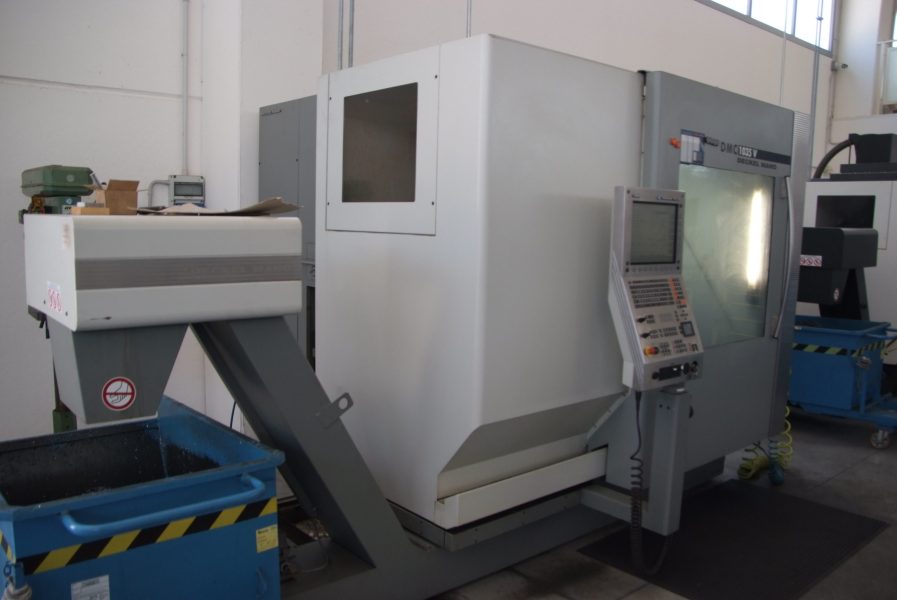

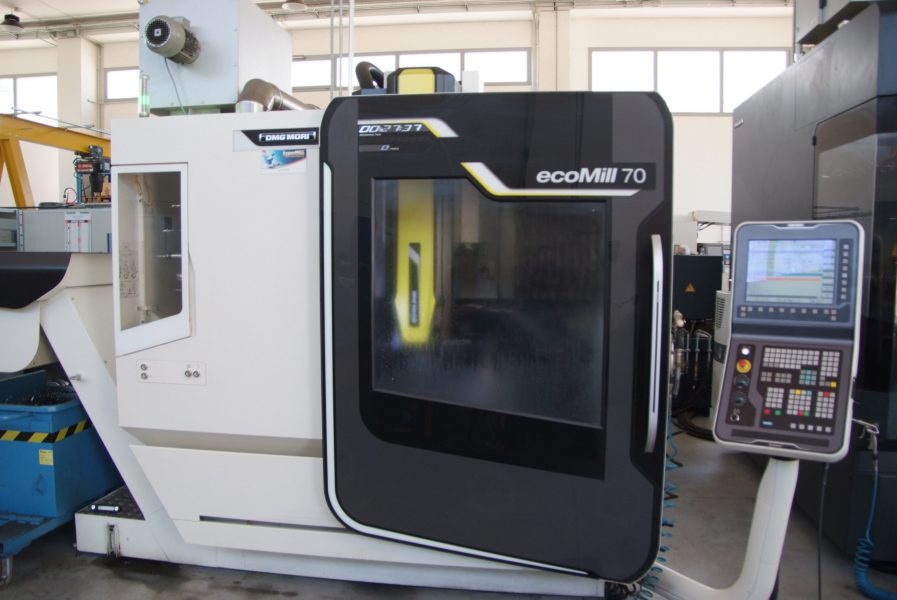

| Corsa longitudinale X | 750 mm |
|---|---|
| Corsa trasversale Y | 600 mm |
| Corsa verticale Z | 520 mm |
| Tavola rotante | si’ |

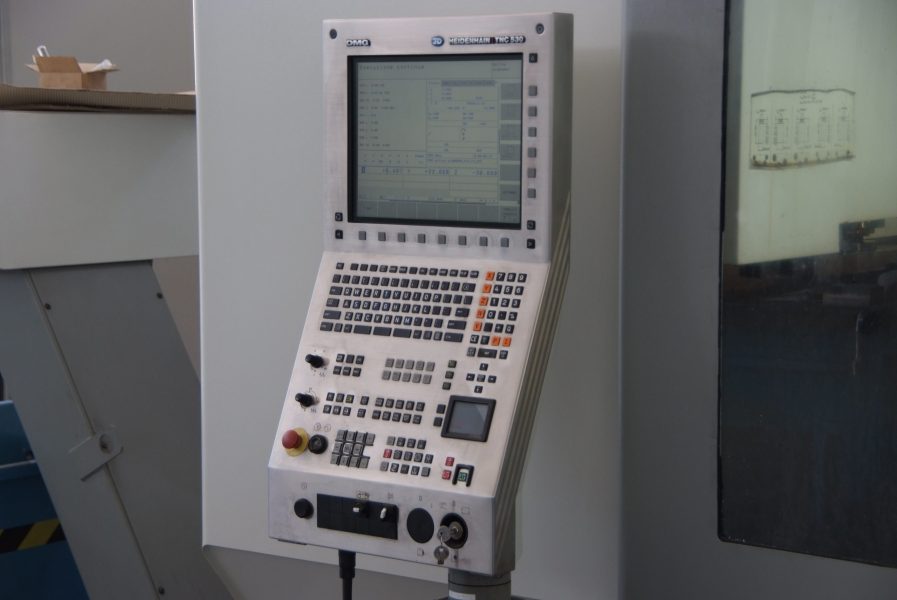

| Tipo de CNC | Heidenhain TNC 620 |

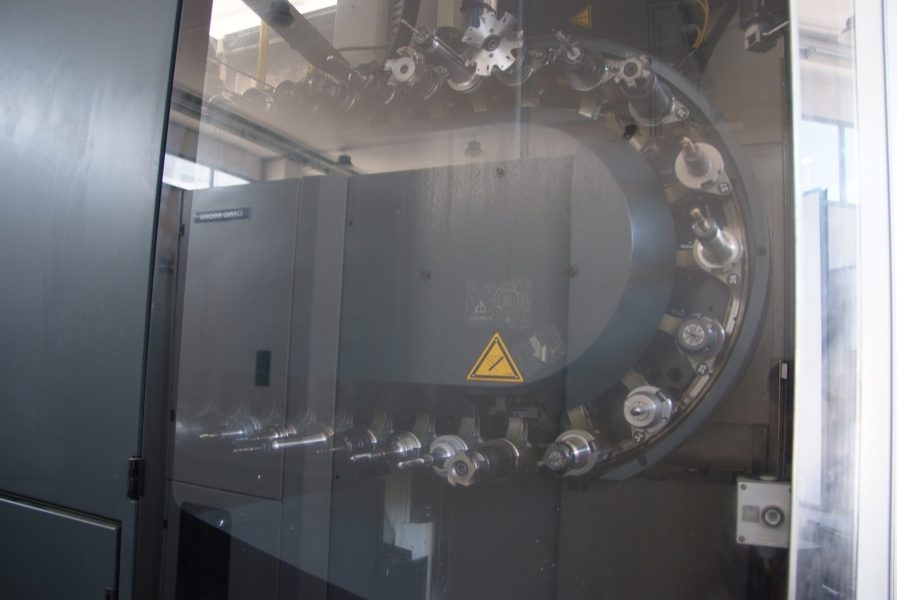

| Magazzini ustensili | 32 |
| Attacco mandrino | SK40 |
| Velocità massima del mandrino | 12000 rpm |

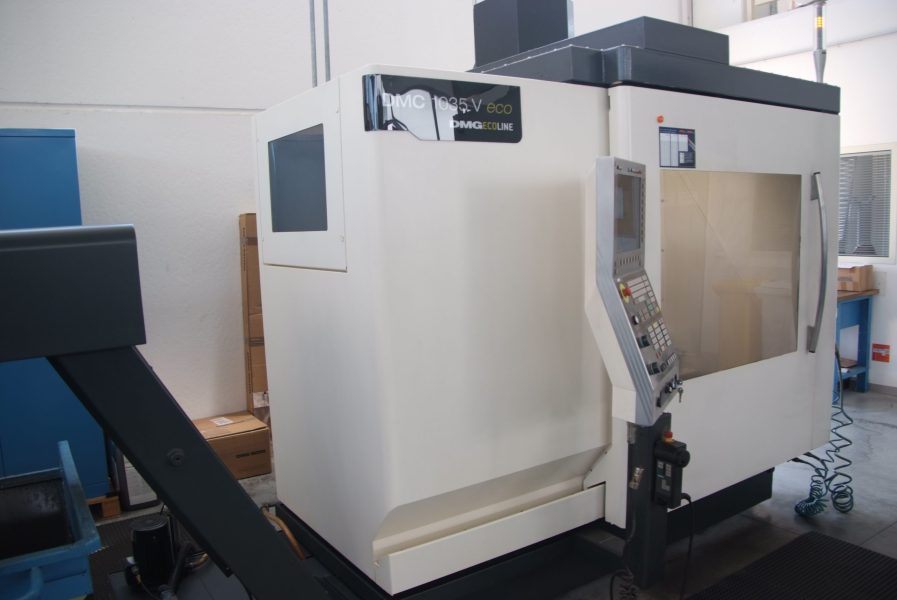

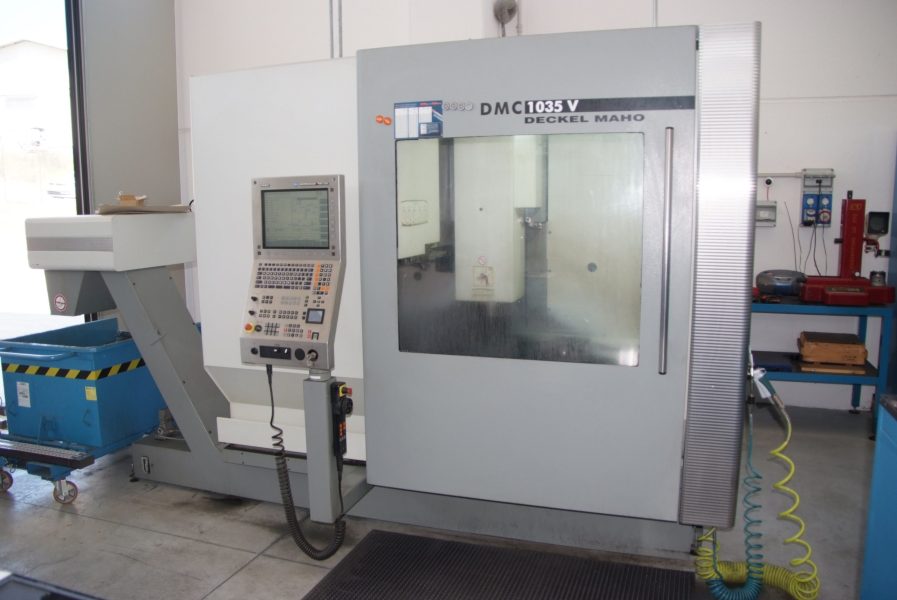

Corsa longitudinale X 1035 mm
Corsa trasversale Y 560 mm
Corsa verticale Z 510 mm
Corsa longitudinale X 1035 mm
Corsa trasversale Y 560 mm
Corsa verticale Z 510 mm

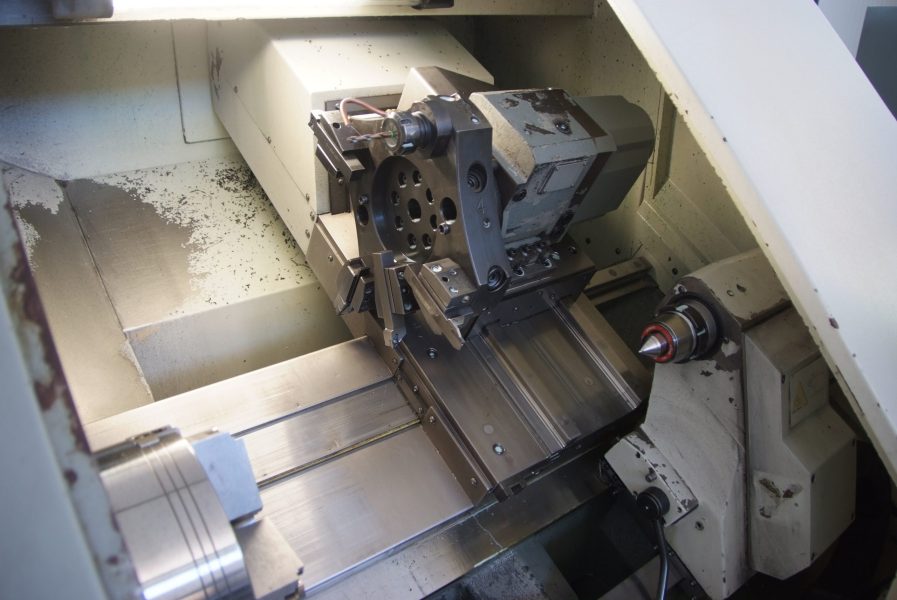

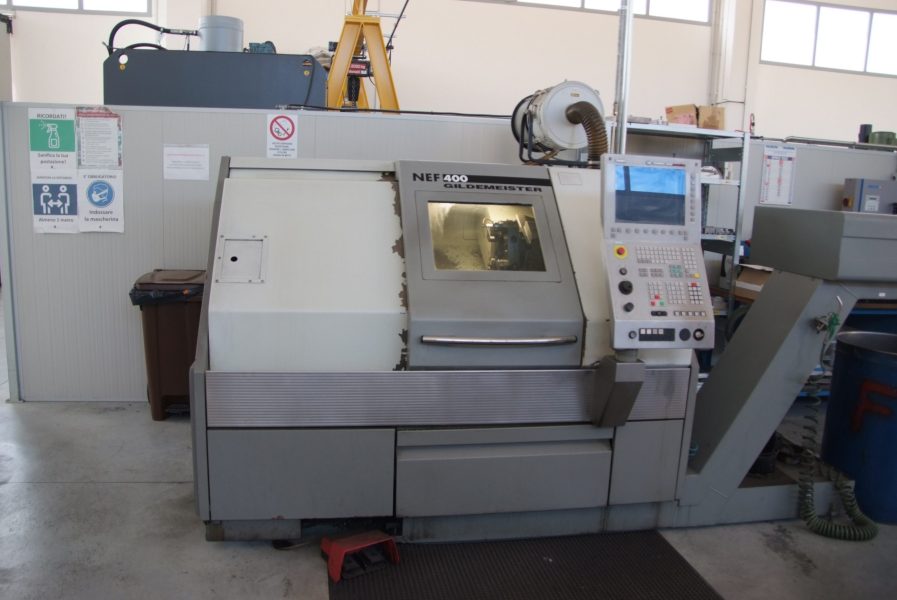

Lunghezza massima da tornire 650 mm
Diametro massimo da tornire 270 mm
Diametro massimo sopra il banco 350 mm
Diametro sopra il carrello 270 mm
Distanza punte 805 mm

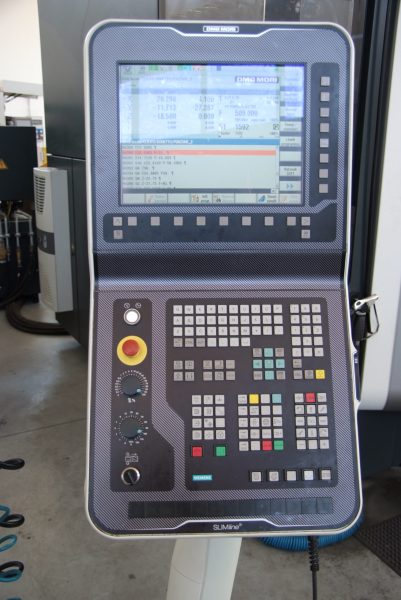

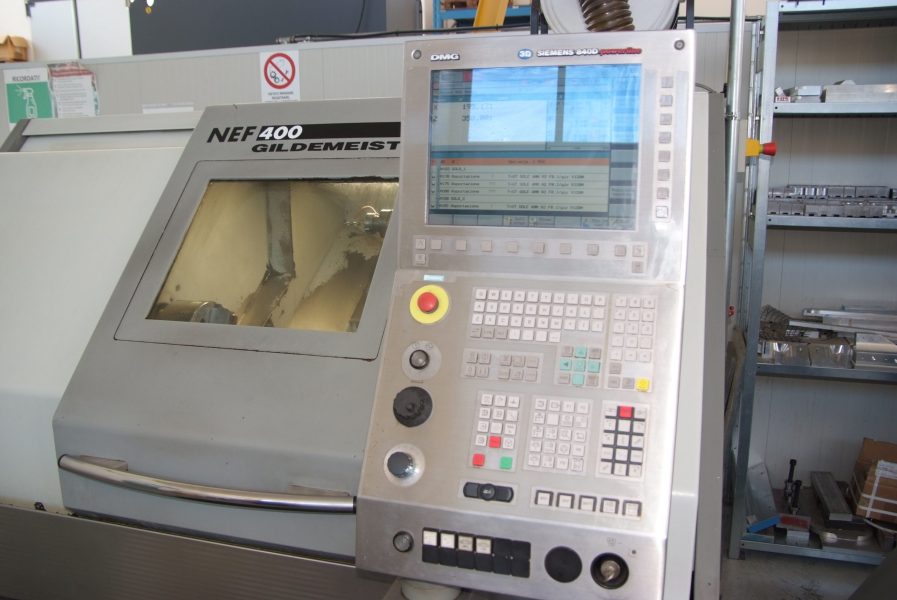

Tipo de CNC Siemens 840 D
Asse x 220 mm
Y-asse 700 mm
Attacco del mandrino
Aleggio del mandrino 65 mm
Numero di torrette 1
Numero d’ustensili sulla torretta 8
Numero di posti motorizzati 12
Velocità di rotazione variabile 4000 rpm
Potenza del motore del mandrino 15 kW
Controllo Fanuc Corse (X/Y/Z): 600 mm x 400 mm x 310 mm

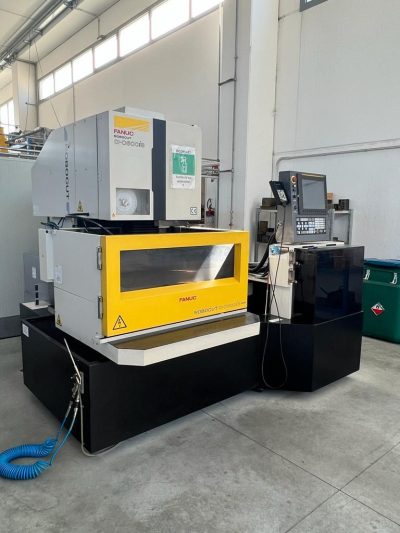

Robocut α-C600iB mantiene le proprie caratteristiche rispetto al modello precedente, mentre la Robocut α-C400iB presenta ora un’area di taglio più estesa, passando da una corsa degli assi X-Y-Z di 370 x 270 x 255 mm a 400 x 300 x 255 mm, con una capacità di eseguire lavorazioni su pezzi fino a 500 kg.
La nuova Robocut α-C800iB offre invece una corsa degli assi X-Y-Z pari a 800 x 600 x 310 mm e può gestire pezzi fino a 3.000 kg; si tratta del miglior ingombro disponibile nel suo settore di riferimento, una soluzione perfetta per i costruttori di stampi e per i contoterzisti.

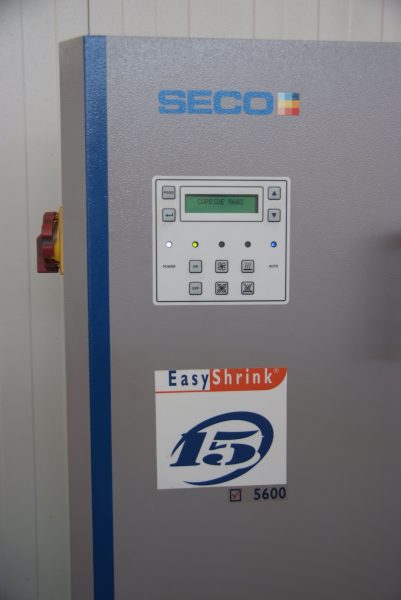

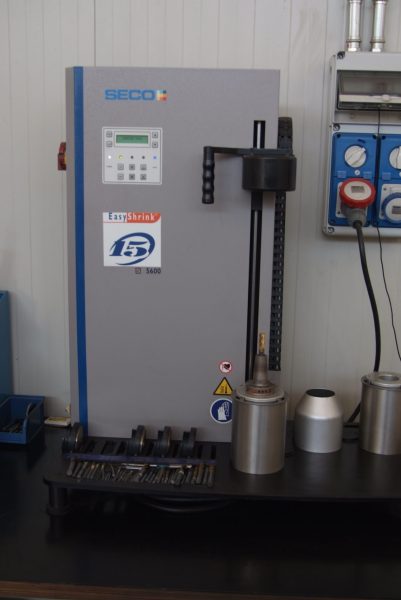

I dispositivi Seco per calettamento termico sono disponibili in modalità automatica e programmabile. Easyshrink 15 con una gamma completa di accessori, sono in grado di soddisfare le richieste dei clienti più esigenti.
Le modalità di riscaldamento automatica e programmabile consentono di utilizzare in sicurezza questi dispositivi limitando il rischio di surriscaldamento dei portautensili a calettamento termico. Queste modalità offrono inoltre cicli di riscaldamento programmabili personalizzati per eventuali requisiti specifici che potrebbero essere richiesti da determinati utensili e portautensili personalizzati.
Il sistema di riscaldamento a induzione ha capacità di calettamento ad estrazione da 3 a 32 mm per metallo duro e metallo pesante, da 6 a 32 mm per acciaio e HSS. Il riscaldamento ad induzione consente il calettamento e l’estrazione in pochi secondi. Sono disponibili varie soluzioni di raffreddamento per raffreddare rapidamente il portautensile tramite un processo controllato che evita di danneggiarlo.

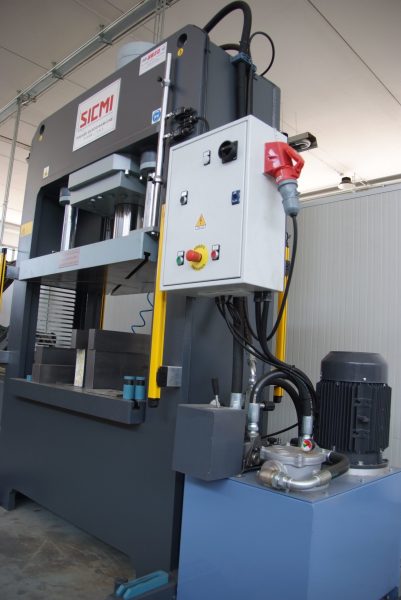

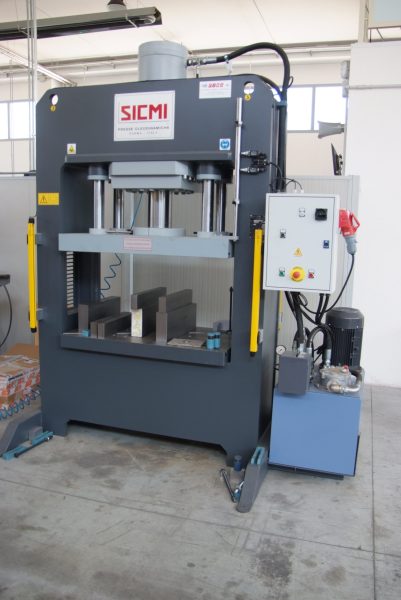

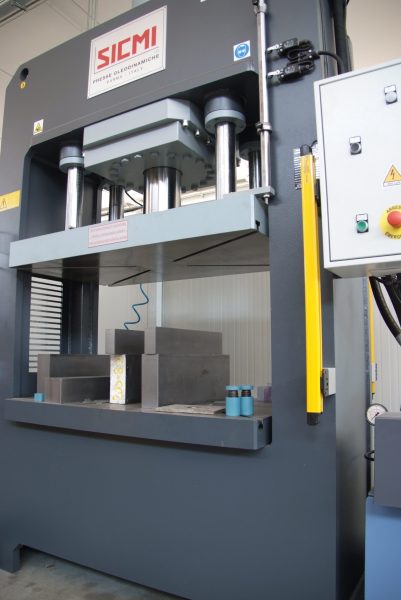

Telaio monolitico, assemblato e saldato a TIG con rinforzi interni.
Piano superiore mobile con 2 o 4 guide (in base a dimensioni) e scanalature a T.
Piano inferiore fisso imbullonato al telaio con scanalature a T.
Centralina oleodinamica a 2 velocità ad azionamento automatico
Velocità di avvicinamento di 30 mm/s.

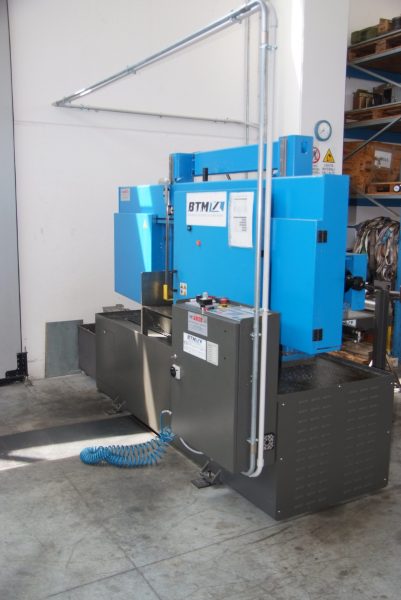

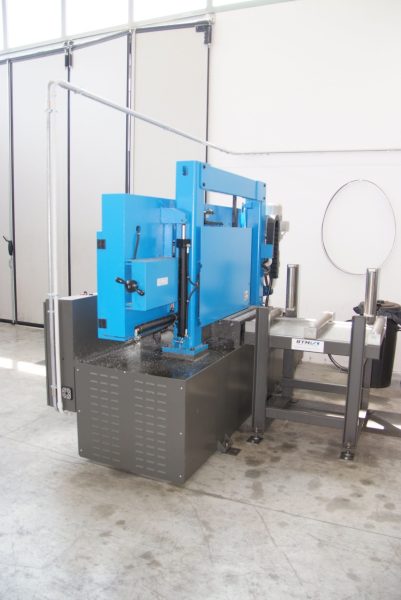

Capacità di taglio 90°
Quadrato mm 510
Rettangolare mm 710×510
Taglio Fascio mm 710×265
Taglio Fascio mm 710×510
Dimensioni lama 5800x41x1,3 mm
Altezza piano di lavoro 630 mm
Potenza motore lama 4 kW
Potenza motore pompa refrigerante 0,12 kW
Potenza motore pompa idraulica 1,5 kW
Corsa Carro 800mm
